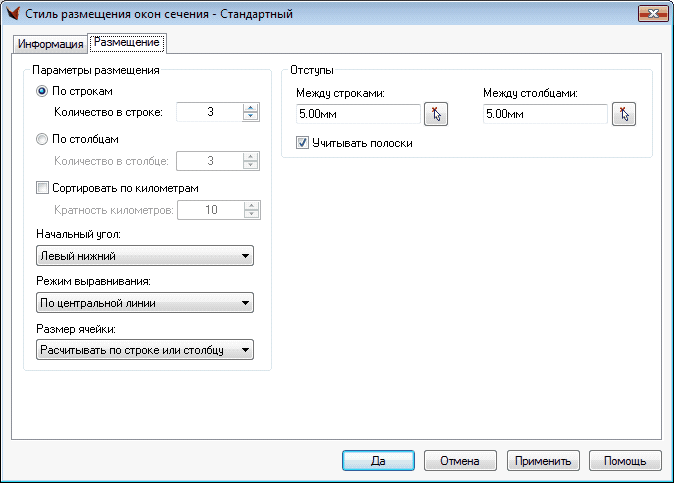

Стиль управляет размещением окон сечения при их создании командой «Создать несколько окон сечения».

В параметрах размещения можно задать способ группировки окон:

• По строкам – окна сечений будут выстроены в несколько строк, количество окон в одной строке задается;

• По столбцам – окна сечений будут выстроены в несколько столбцов, количество окон в одном столбце задается.

Если включен флаг Сортировать по километрам, то каждый столбец или колонка будут вмещать в себя все окна сечения одного километра.

Параметр Начальный угол определяет порядок размещения окон:

• Левый верхний – окна располагаются слева направо, сверху вниз;

• Левый нижний – окна располагаются слева направо, снизу вверх;

• Правый верхний – окна располагаются справа налево, сверху вниз;

• Правый нижний – окна располагаются справа налево, снизу вверх.

Режим выравнивания задает выравнивание окон в колонках:

• По центральной линии (линии оси трассы);

• По левому краю окон;

• По правому краю окон.

Параметр Размер ячейки определяет, будут ли выравниваться каждая строка и каждый столбец отдельно или все вместе.

Отступы – расстояния между границами соседних окон сечений (название окна сечения и тексты осей не учитываются). Подпрофильные таблицы учитываются как границы, если включен флаг Учитывать полоски.
