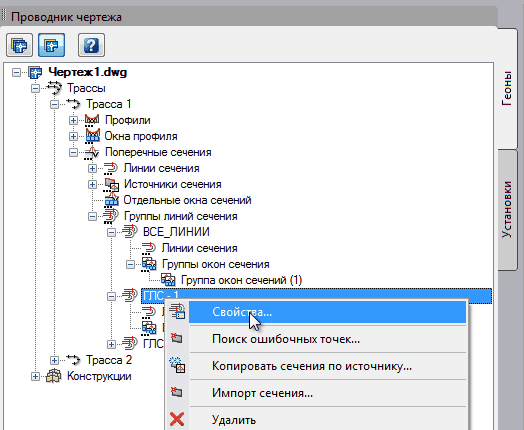

Свойства группы линий сечения можно вызвать в Проводнике чертежа из контекстного меню для выбранной группы – пункт «Свойства».

В окне «Свойства группы линий сечения» четыре вкладки:

•Основное,

•Список линий,

•Сечения,

•Окна сечения.

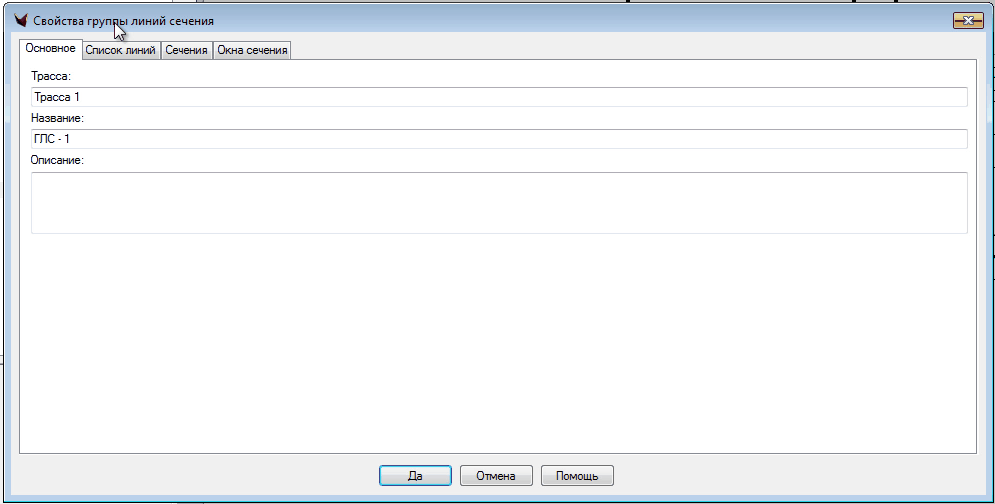

На вкладке «Основное» отображается название текущей трассы, принадлежащей группе линий, название и описание группы линий сечения. Название и описание можно изменить.

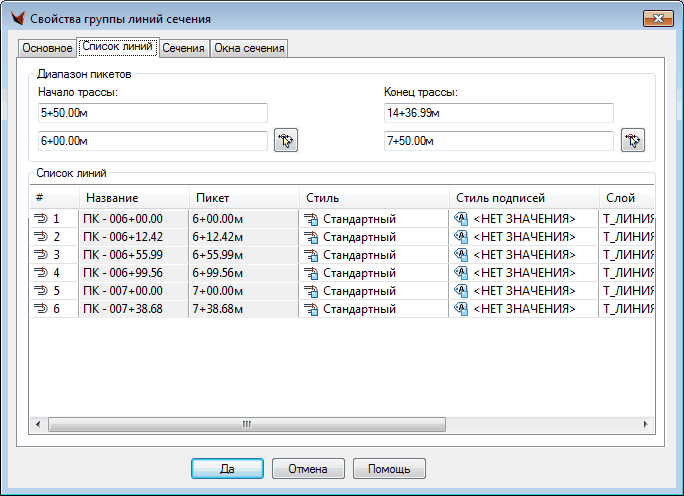

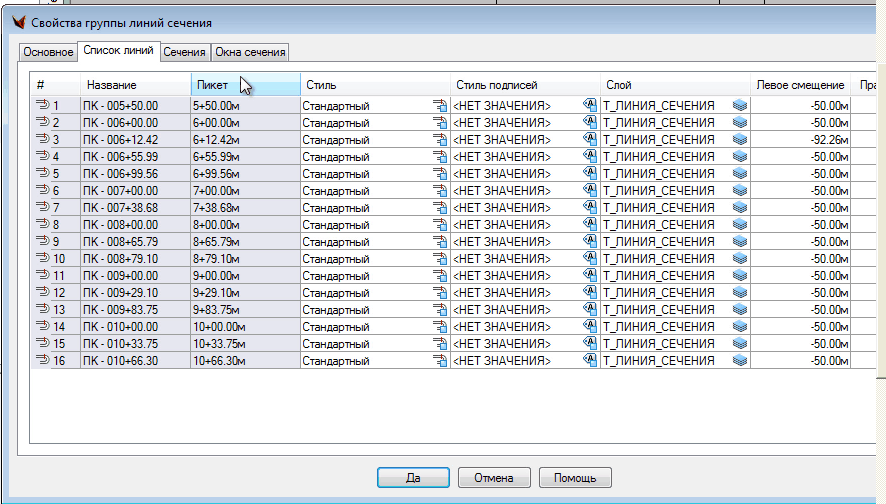

На вкладке «Список линий» выводится сам список линий с их параметрами. Для разных групп область настройки может отличаться, так для группы «Все линии» этой области вообще нет.

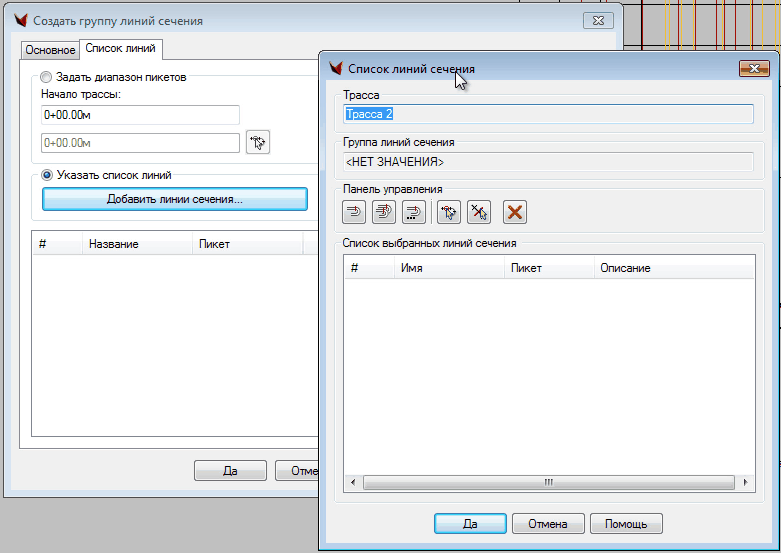

Для группы линий, созданных по списку линий, предлагаются действия:

•Добавить линии сечения

•Удалить выбранные линии сечения из списка.

Для группы линий, созданных по диапазону пикетов, выводится диапазон пикетов, которые можно изменять, и при этом будет изменяться список линий.

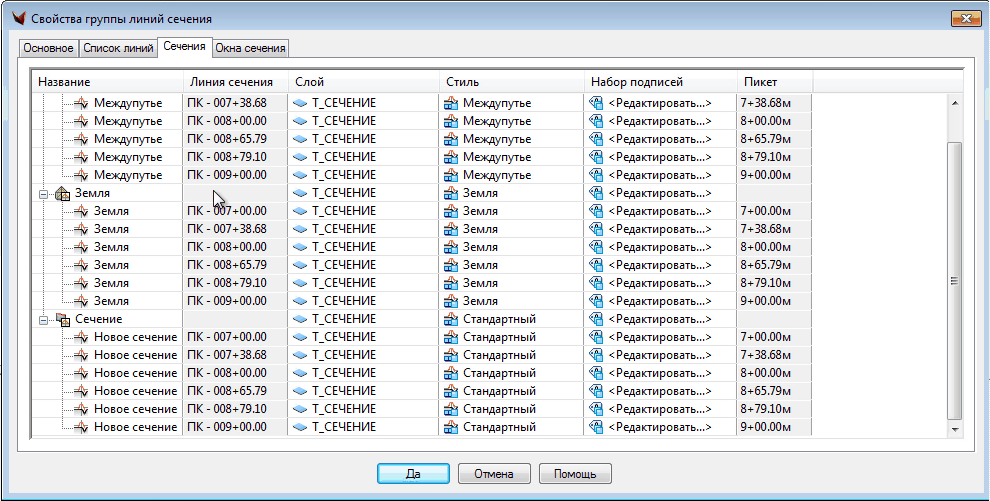

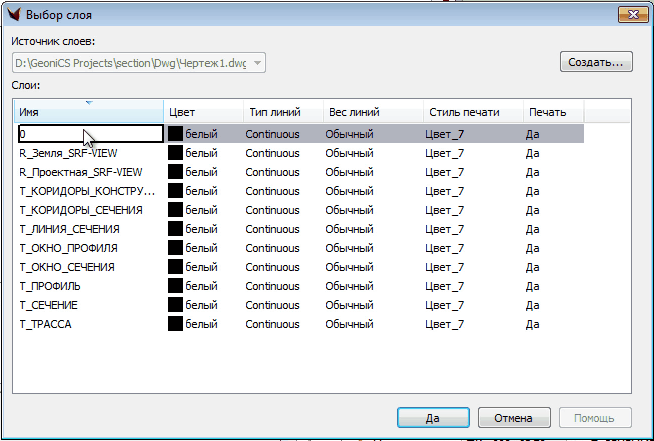

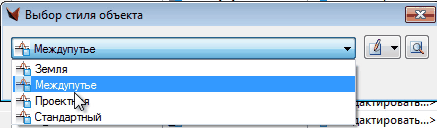

Во вкладке «Сечения» отображаются источники сечений, а для каждого источника – сечения, соответствующие линиям сечений группы. которые Параметры сечений (слой, стиль, набор подписей) можно редактировать прямо на этой вкладке. Все сечения сортируются по источникам. Изменения можно выполнять как для каждого сечения отдельно, так и для все сечений источника (для этого надо менять параметры соответствующего источника).

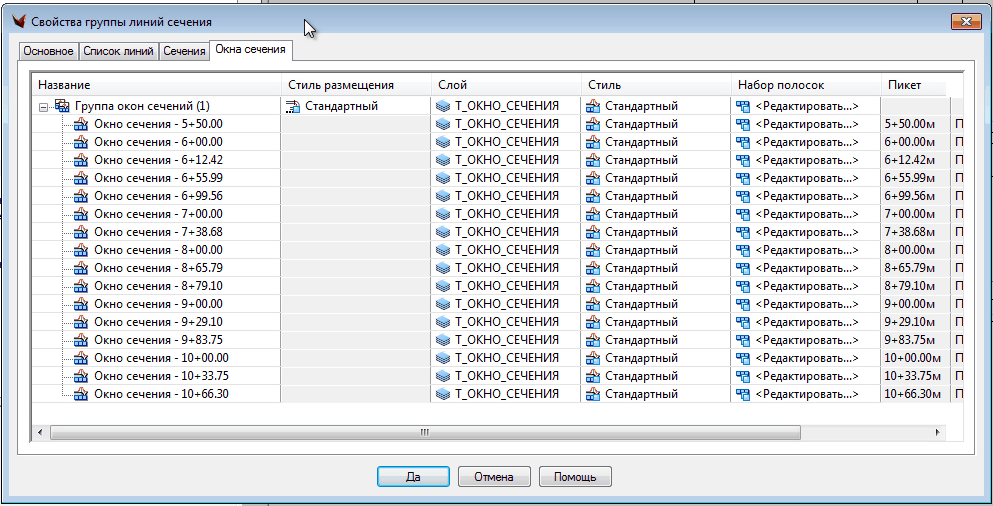

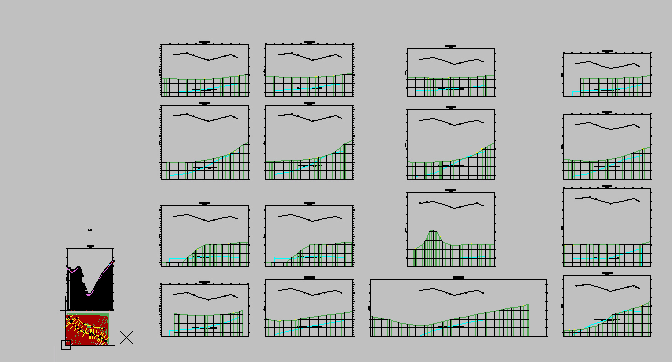

На вкладке «Окна сечений» отображаются группы окон, которые были созданы для данной группы, и список окон для каждой группы окон.

Все параметры можно редактировать.



После подтверждения всех параметров изменения вносятся в чертеж.
