Добавление выработки

<< Оглавление >>

Навигация:  ГЕОМОДЕЛЬ (колонка, разрез) > Геоны (объекты геомодели) > Выработки > Основные операции >

clip1807

Добавление выработки

Previous pageReturn to chapter overviewNext page

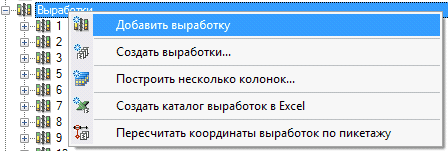

Для добавления новой выработки следует выбрать пункт Добавить выработку в контекстном меню Выработки:

clip2235

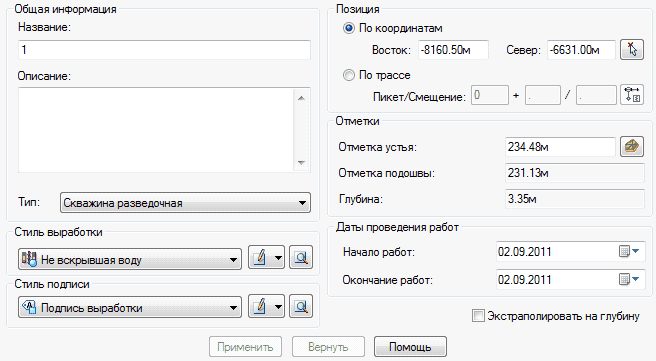

После добавления выработки будет доступна форма свойств выработки:

clip2236

На форме свойств выработки следует задать:

название,

описание,

тип выработки,

даты начала и окончания работ,

координаты,

отметка устья (будет браться с поверхности - указать кнопкой),

задать стиль выработки,

стиль подписи,

флаг экстраполяции выработки на глубину.



Ввод координат выработки производится по геодезическим координатам либо по трассе (пикет + смещение).

В режиме ввода геодезических координат возможно указание местоположения непосредственно в чертеже. Для этого следует нажать кнопку «Указать позицию» (справа от поля «Север») и указать точку в чертеже.

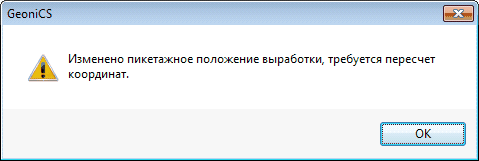

Для указания в формате пикет/смещение нужно выбрать вариант По трассе в группе Позиция. Данный вариант позиционирования выработки не изменяет реальное нахождение выработки, т. е. физически выработка находится на координатах, заданных изначально и отображенных в поля Восток и Север. Чтобы изменить физическое положение выработки, необходимо сделать пересчет координат по пикетажу, нажав кнопку clip3288 и выбрав трассу, по которой будет пересчитаны координаты. Более детально о пересчете координат по пикетажу описано в соответствующем разделе помощи. Если пользователь изменил данные пикет/смещение и не вызвал пересчет координат, то после нажатия на кнопку Применить он будет информирован об этом:



clip2237

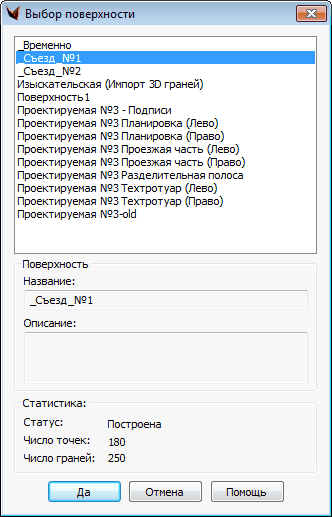

Чтобы спроецировать отметку устья выработки на поверхность, нужно нажать кнопку clip3289 и указать поверхность в появившемся диалоге:

clip2238

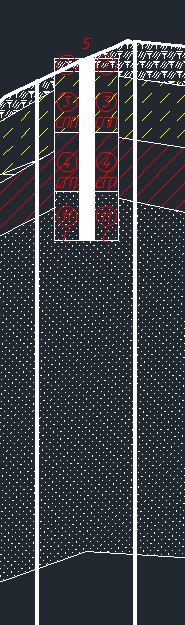

Флаг Экстраполировать на глубину позволяет пользователю указать, что данная выработка будет иметь свойства шурфа, т. е. система будет игнорировать толщину нижнего ИГЭ выработки и не будет учитывать отметку подошвы при построении линии забоя разреза:

clip2239
