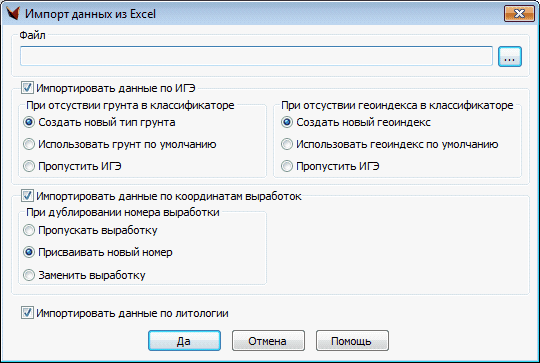

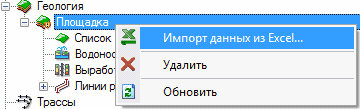

Заполнить данные конкретной площадки можно с помощью функции импорта данных из файла формата Excel. Для импорта данных из Excel следует выбрать пункт Импорт из Excel в контекстном меню площадки. В результате появится диалоговое окно импорта данных из Excel:
Отобразится диалог настроек импорта:
Для указания файла Excel, из которого будет произведен импорт, следует нажать кнопку «выбрать…». В результате появится стандартный диалог открытия файла. Файл Excel должен быть записан в соответствующем формате (описание формата см. ниже).
В диалоговом окне импорта данных следует указать, какие типы данных импортировать: данные по ИГЭ, по координатам выработок, по литологии в выработках.
Группа параметров импорта данных по ИГЭ определяет, что делать в конфликтных ситуациях – когда грунт/геоиндекс, описанный в файле xls, отсутствует в классификаторе.
Варианты Использовать грунт по умолчанию и Использовать геоиндекс по умолчанию могут быть не активны в случае, если в установках Геологии не установлены грунт и геоиндекс по умолчанию. Если нужно использовать эти варианты, перейдите на вкладку Установки Проводника чертежа и вызовите установки Геологии. В появившемся диалоге установите грунт и геоиндекс по умолчанию. Если классификатор Геологии пуст, сначала создайте хотя бы один грунт и один геоиндекс, при создании они автоматически установятся как грунт и геоиндекс по умолчанию.
Возможные варианты:
• Создать новый тип грунта/геоиндекса,
• Использовать предустановленный по умолчанию грунт/геоиндекс,
• Пропустить ИГЭ и перейти к следующему.
Если в чертеже не установлен грунт/геоиндекс по умолчанию, опция использования грунта/геоиндекса по умолчанию будет недоступна.
Группа параметров импорта данных по координатам выработок определяет, что делать в случае повторения номера выработки.
Возможные варианты:
• пропустить выработку,
• присвоить новый номер,
• заменить существующую выработку.
Формат файла Excel
Файл Excel для импорта должен содержать три листа:
GeoniCS_GEO_ELEMENTS – данные о всех ИГЭ в площадке.
Пример:
номер ИГЭ |
описание |
геоиндекс |
основной грунт |
грунт включения |
1 |
Песок |
Q1 |
Песок |
|
2 |
Суглинок |
Q2 |
Суглинок |
|
3 |
Глина |
Q3 |
Глина |
|
GeoniCS_GEO_BOREHOLES – данные о координатах и отметках выработок.
Пример:
номер |
восток |
север |
отметка |
с1т |
150.00 |
150.00 |
287.00 |
с2т |
129.60 |
21.00 |
286.90 |
с18р |
8.80 |
241.70 |
279.30 |
с27р |
59.50 |
248.70 |
279.30 |
GeoniCS_GEO_LYTOLOGY – данные об ИГЭ в выработках.
Пример:
выработка |
игэ |
мощность |
с1т |
1 |
2.72 |
с1т |
2 |
3.47 |
с1т |
3 |
2.50 |
с2т |
1 |
1.83 |
с2т |
2 |
1.00 |
с2т |
3 |
1.92 |
с18р |
1 |
2.92 |
с18р |
2 |
2.52 |
с18р |
3 |
1.69 |
с27р |
1 |
2.91 |
В листы нельзя вносить никакие изменения форматирования!
Не должно быть никаких пропусков сверху и никаких объединенных ячеек!
С версии 23.0.2 название листов для импорта из Excel в Геомодель можно вводить в любом регистре (до версии 23.0.1 включительно все названия должны были быть в верхнем регистре).
