Вписывание окружности между двумя прямыми.
Указываются тангенсы.
Параметры, по которым строится дуга: 9 вариантов вписывания (избыточно). Варианты выдаются в командной строке.
•Длины линейных объектов. В частности, для тангенса сразу откладывается из вершины угла.
•Угол – внешний угол.
•Минрасст – прирост тангенса в ту или иную сторону от ранее созданной дуги.
•Точка – прохождение через точку.
•По умолчанию – радиус.
Построение выполняется в соответствии с Установками. В частности, если включен флажок Изменять исходные объекты, тангенсы обрезаются. Если они были бесконечными (конструкционными линиями), они обрежутся и превратятся в лучи. С другой стороны, при необходимости тангенсы могут и удлиняться.
! – Если возможны варианты, имеет значение, в какой точке выбраны тангенсы.
Если дугу с указанными параметрами создать невозможно, выдается соответствующее сообщение. По домеру будет выдаваться максимально допустимый радиус Rmax.
Если задано, выдается информация о созданном объекте – дуге:
------------------ ДУГА ----------------------
--------------------------------------------------
-------------- КООРДИНАТЫ --------------------
Начало – X: 814.71, Y: 490.35.
Конец – X: 639.28, Y: 490.37.
--------------- ПАРАМЕТРЫ --------------------
Вершина угла – X: 727.02, Y: 820.68.
Длина: 238.01, Радиус: -90.76.
Тангенс: -341.77, Домер: -67.46.
Биссектриса: -262.86.
Угол поворота: 150°15’22.97”.
Начальный азимут: 345°7’56.93”.
Конечный азимут: 194°52’33.96”.

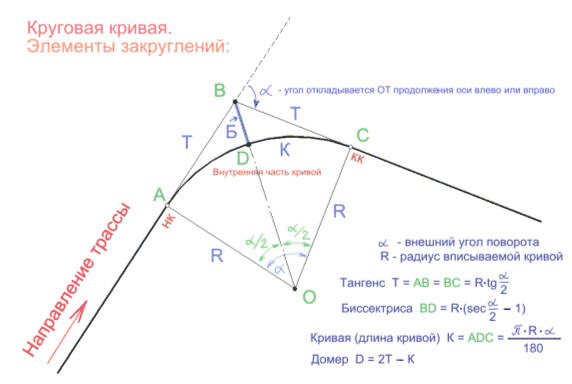

Вот как выглядит угол поворота с вписанной в него дугой
Основные кривые на дорожных закруглениях описаны дугами окружности, т. е. кривыми постоянной кривизны.
