Оптимальное расположение

<< Click to Display Table of Contents >>

Navigation:  ТРАССЫ (геометрия, план, профиль) > Геометрия > Создание прямых >

Оптимальное расположение

Previous pageReturn to chapter overviewNext page

фильм (по номерам геоточек)


Команда позволяет создать усредняющую прямую (наилучшим образом вписанную) для заданного множества геоточек по методу наименьших квадратов.

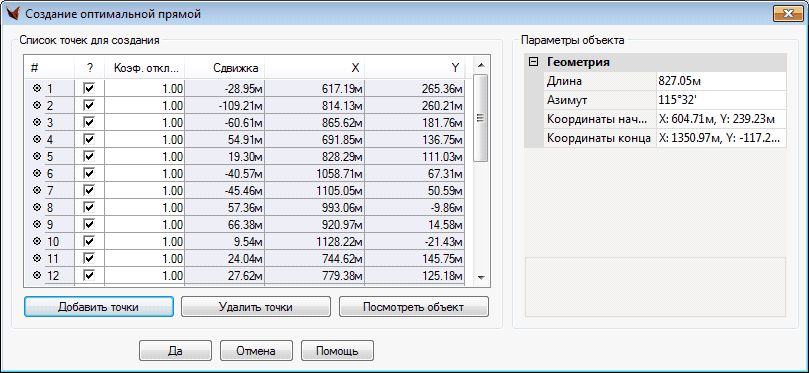

После выбора точек, в окне можно дополнительно указать флажок участия точки в построении, вес точки (на него умножается квадрат расстояния от точки до прямой, т.е. если вес точки 0 – объект проходит через точку).

clip1750

Точки можно добавлять и удалять из участвующих в расчете. (Пока дублирование не проверяется.)

При редактировании точка, соответствующая текущей строке, подсвечивается красным квадратом; синие – точки, участвующие в построении; желтым – не участвующие:


Серые поля и информация справа – это выходная информация соответственно о координатах и сдвижке для каждой точки и параметрах полученной прямой.

Столбцы можно сортировать (например, по значению сдвижки).

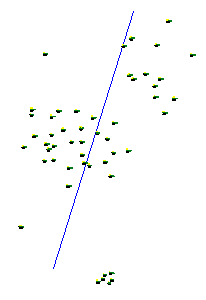

Создается линия, ограниченная последними точками.

clip0927

Будет: вывод в файл и на печать.
