<< Оглавление >> Через меню Геомодели |

|

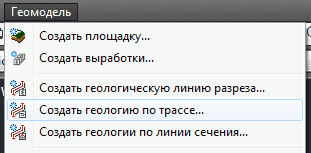

В меню Геомодель выбрать пункт Создать геологию по трассе:

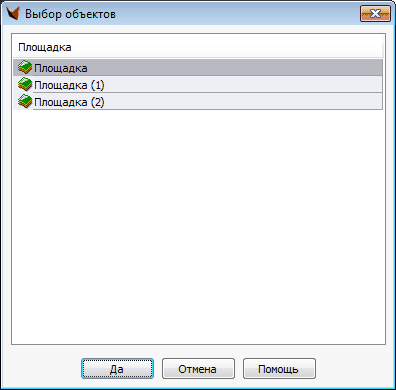

В появившемся диалоговом окне выбрать площадку, в которую будет добавлена линии разреза (можно выбрать двойным щелчком):
После выбора площадки следует запрос трассы, к которой будут присоединены геологические данные.

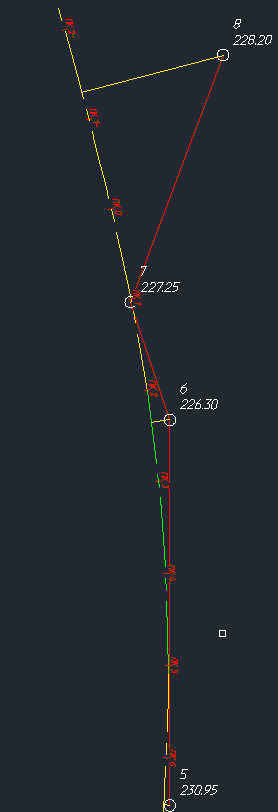

Далее пользователю будет предложено добавить выработки путем указания их в чертеже. При добавлении выработок --- между уже добавленными выработками рисуется красная линия траектории и желтые линии проекций выработок на трассу. Выработки можно выбирать в произвольном порядке – программа будет выстраивать их автоматически по ходу пикетажа трассы:
В командной строке выводится номер введенной выработки.
В случае ошибки при выборе выработки можно отменить последнюю выбранную выработку с помощью опции Отмена в командной строке:
Для отмены добавления геологических данных следует нажать Esc и на уточняющий вопрос ответить Да:
Для завершения ввода выработок следует выбрать опцию Завершить или нажать клавишу Enter.

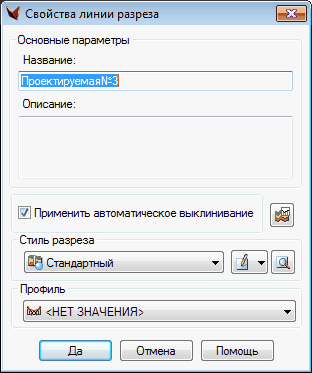

После завершения ввода выработок отобразится диалоговое окно свойств добавленной лини разреза по трассе:
Очень важно: если в появившемся диалоге нажать кнопку Отмена то это приведет к удалению созданной линии разреза по трассе.
