Добавить футляр

Previous pageReturn to chapter overviewNext page


Вызов операции отрисовки футляра на участке сети возможен из меню (работа в командном окне) или по кнопке в окне Точки пересечения (для каждой точки пересечения).

clip1436

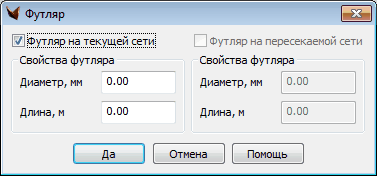

Футляр может быть установлен для текущей сети, для пересекаемой сети или для обеих.

Если задается способ установки футляра – "Центр", то выдается дополнительный запрос на указание сети, которой будет принадлежать добавляемый футляр.

Далее задаются диаметр и длина (не больше длины участка сети), будет установлен футляр с центром в точке пересечения.

image80image81

Здесь же можно поменять свойства футляра или удалить его (сняв флажок).

При вызове из меню футляр можно установить в произвольной точке сети. Есть два способа установки:

      Центр (запрашивается длина),

      Края (указываются оба края). В окне можно дополнительно задать диаметр.

При выборе на футляре появляются три ручки: в центре (для перемещения по участку) и по краям (для изменения размера).
