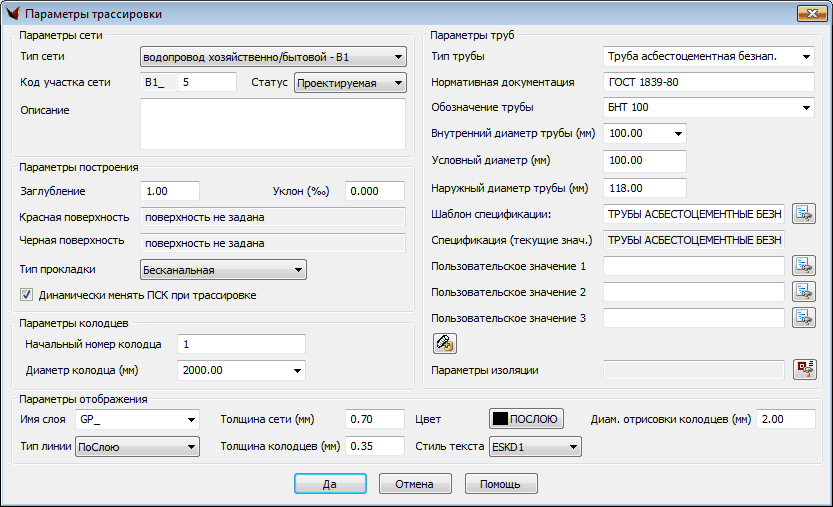

При трассировке сети в окне Параметры трассировки для каждого типа трубы можно сформировать свой шаблон спецификации.

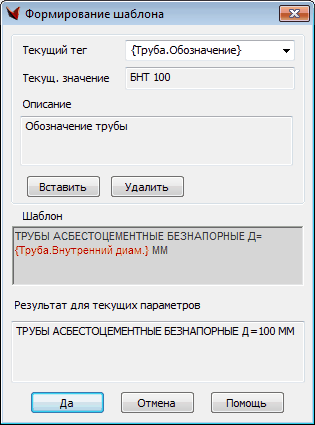

В шаблоне задаются как текущее значение, так и три пользовательских значения. Значения можно редактировать как в самой строке, так и в специальном редакторе Формирование шаблона, который вызывается по кнопке
справа от строки.
Текущий тэг выбирается из выпадающего списка, выводится его значение и описание. В поле «Шаблон» красным цветом обозначены тэги, которые должны заменяться своими значениями. Внизу выводятся результаты для текущих параметров. Если нужна пустая строка в спецификации, то выбирается тэг «Пусто». Каждый выбранный тэг заменяется в спецификации своим значением.
Шаблон можно редактировать непосредственно в самой строке.
Можно вставить новый тэг:
•ввести какой либо разделитель(если нужно), например, скобки,
•поместить курсор в нужную позицию,
•выбрать нужный тэг из списка,
•нажать кнопку Вставить.
Тэг вставится в шаблон, а в спецификацию вставится значение тэга.
Тэг можно и удалить, поместив на него курсор и нажав кнопку Удалить.
Вставить тэг можно и копированием его названия.
Сформировав шаблон, нажмите Да.
В окне Параметры трассировки введенные изменения можно сохранить в базе, нажав кнопку
.
Для выбранного типа трубы в шаблоне можно задать дополнительные условия.

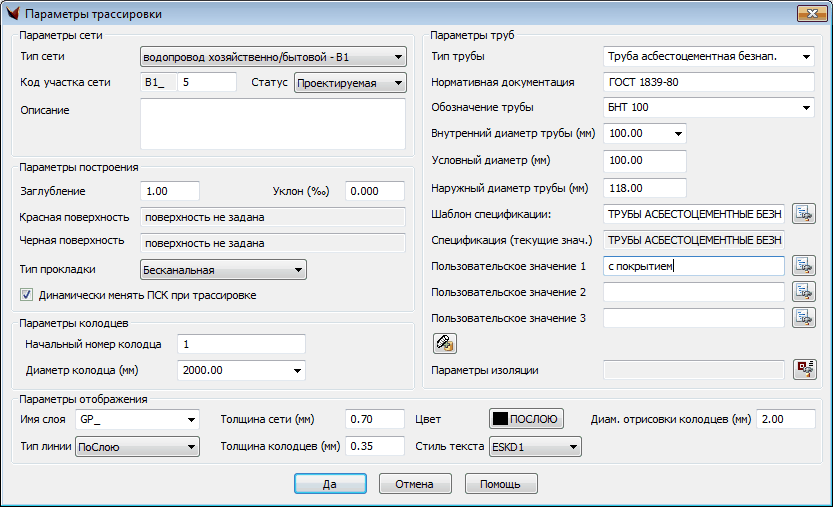

Например, для трубы с внутренним диаметром 200 добавить в редакторе Формирование шаблона тэг Тэг1, а в окне Параметры трассировки ввести его значение С покрытием.
Для уже построенных сетей шаблон можно редактировать из контекстного меню Свойства.
Шаблон спецификации для объекта Труба редактируется как в строке, так и в редакторе Формирование шаблона – по кнопке справа. Можно редактировать тэги и сохранить параметры в базе.
В спецификации в качестве пользовательского значения можно использовать шаблон. Это удобно в тех случаях, когда для какой-то трубы требуется выводить спецификацию в разных форматах.
Для этого нужно:
•выбрать обозначение трубы,
•добавить Тэг1,
•сохранить значение в базе,
•вставить выбранный шаблон в редакторе шаблонов,
•сохранить в базе,
•выбрать следующее обозначение трубы,
•добавить в пользовательское значение созданный шаблон,
•сохранить в базе.
Таким образом для указанного типа трубы и разных ее обозначений спецификацию можно выводить в разных форматах.
При формировании шаблона избегайте зацикливания, т. е. тэга на самого себя. В этом случае вместо значения в спецификации будет выводиться название самого тэга.
Вопрос-ответ.
Как вывести таблицу естественных компенсаторов и спецификацию для изоляций?
При построении спецификации оборудования, данные об изоляции собираются автоматически. Таблицу компенсаторов можно получить, вызвав команду Таблицы колодцев для типа сетей «Т1» и в списке типов таблицы выбрать пункт Тепло.
