Удалить длинные треугольники

Previous pageReturn to chapter overviewNext page

Команда применяется для удаления треугольников с ребром больше заданного.

Существует два режима работы:

Удалять только по границе,

Удалять во всей поверхности.



Рассмотрим различие этих режимом на примере.

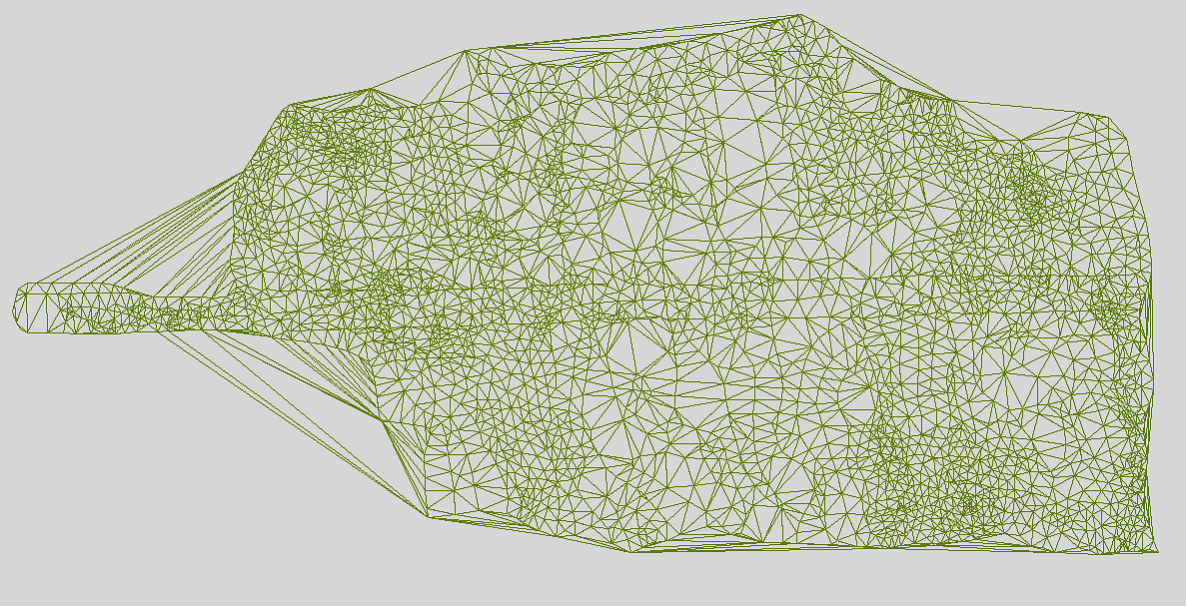

1. Поверхность построена без удаления треугольников.

clip1051

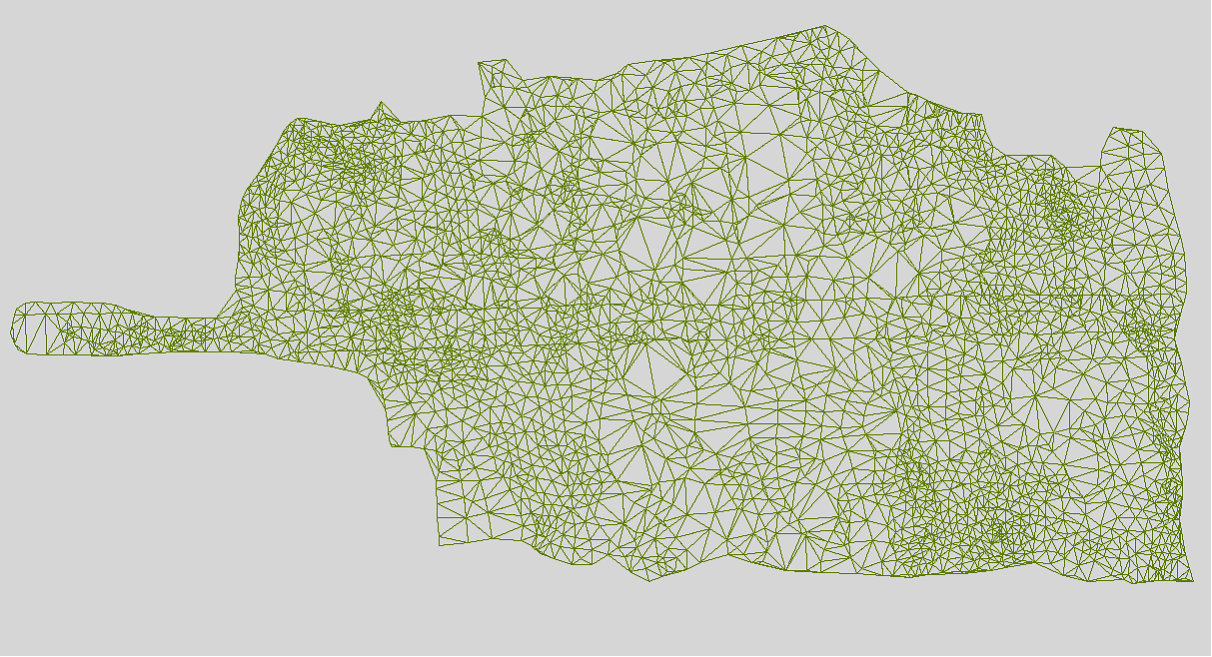

2. Поверхность построена с удалением треугольников по границе (максимальная длина ребра треугольника 50.00). Рекурсивно удаляются все треугольники, примыкающие к границам поверхности с ребром больше заданного. Если после удаления треугольника появится новый граничный треугольник, не удовлетворяющий длине ребра, то он будет также удален.

Треугольник удаляется только только в том случае, если ребро  граничное больше задаваемого, незавимо от длины других сторон. Наример, ограничение 80. Ребро на границе 50. Две других – 400. Треугольник остается. Этим отличается от варианта 3.

clip1052

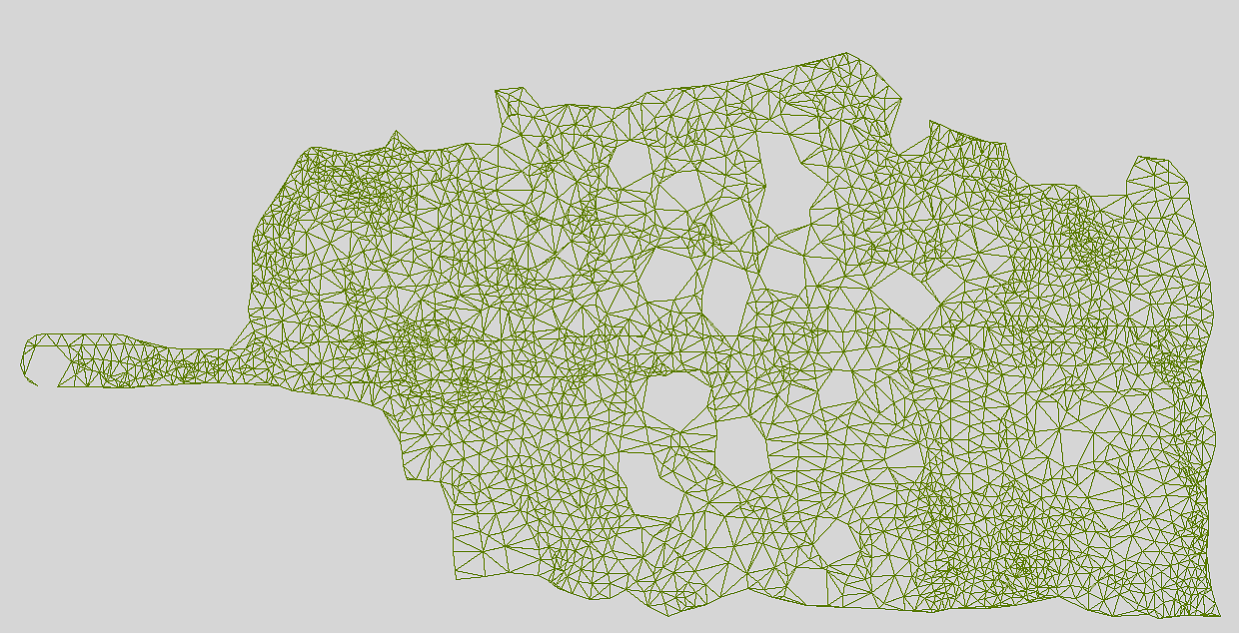

3. Поверхность построена с удалением треугольников по всей поверхности (максимальная длина ребра треугольника 50.00). В данной ситуации кроме удаления граничных треугольников будут удалены и треугольники внутри поверхности, которые не удовлетворяют условию максимальной длины ребра. Удаление выполняется независимо от того, где это ребро: по границе или нет.

clip1053



Команда работает с текущей поверхностью.

Запросы

"Введите максимальную длину ребра треугольника <10> :"

"Тип удаления треугольников [поГранице/Все] <поГранице>: "

После отработки:

"Удалено 100 треугольников."

Если после операции в поверхности остались треугольники, то выводится запрос на вывод поверхности в чертеж.

А если треугольников не осталось вообще, то слой очищается, а поверхность получает статус "Не построена".
