Разметить трассу

Previous pageReturn to chapter overviewNext page

Команда предназначена для создания геоточек по трассе согласно заданным параметрам.

Для работы команды необходимо указать трассу в чертеже. Если у трассы в чертеже имеются профили, команда в диалоговом окне запросит указать профиль или, используя пункт «Не использовать профиль», можно отказаться от их использования. Если у трассы нет профилей, то это диалоговое окно не появляется, а для пользователя в командной строке появляется предупреждение «Выбранная трасса не имеет профилей!».

clip1339

Далее следует запрос диапазона, на котором создавать точки «Укажите диапазон построения [Вся трасса/Интервал] <Вся трасса>:». Пользователь имеет возможность задать диапазон построения точек вручную, указав опцию «Интервал».

После этого появится запрос режима создания точек «Укажите режим создания точек [Шаг/Количество] <Шаг>:».

При выборе режима «Шаг» - запрашивается расстояние между точками по оси трассы.

При выборе режима «Количество» - запрашивается количество сегментов, на которые будет разбита трасса.

Дополнительно можно указать смещение для точек «Укажите смещение <0.0>:».

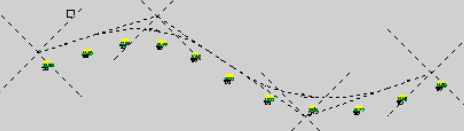

В проекте и чертеже в соответствии с Установками геоточек создаются геоточки.
