Описание базы данных площадных знаков
Внимание: Формат описания будет изменяться.
Каждый строка в БД описывает один знак. Площадные знаки в БД описываются в 12 полях (столбцах), каждое значение разделяется пробелом или табуляцией. Все поля обязательны.
Структура полей описания площадных УЗ в файле БД db2.txt
№ |
Столбец |
Тип |
Описание столбца |
1 |
Код |
Строка |
Код площадного УЗ |
2 |
Контур 500 |
Строка |
Название типа линии Автокада из topo.lin (acad.lin) |
3 |
Контур 2000 |
Строка |
Название типа линии Автокада из topo.lin (acad.lin) |
4 |
Цвет1 |
Число |
Цвет контура для всех масштабов (значение [0 – 256]) |
5 |
Цвет2 |
Число |
Цвет штриховки для всех масштабов (значение [0 – 256]) |
6 |
Тип контура |
Число |
Тип контура штриховки (акад – 0, тополиния – 1) |
7 |
Штриховка 500 |
Строка |
Название штриховки для масштаба 1:500 |
8 |
Штриховка 1000 |
Строка |
Название штриховки для масштаба 1:1000 |
9 |
Штриховка 2000 |
Строка |
Название штриховки для масштаба 1:2000 |
10 |
Штриховка 5000 |
Строка |
Название штриховки для масштаба 1:5000 |
11 |
Штриховка 10000 |
Строка |
Название штриховки для масштаба 1:10000 |
12 |
Название |
Строка |
Название УЗ |
Для поля с типом Строка, значение должно заключаться в кавычки.
Описание столбцов таблицы:
В поле Код указывается код знака в кавычках.
В полях Контур – тип линии Автокада.
В поле Цвет 1 – цвет контура площадного знака (для всех масштабов).
В поле Цвет 2 – цвет штриховки (для всех масштабов).
В полях Штриховка ... – название штриховки.
В поле Название указывается название знака в кавычках (внутри не должно быть кавычек кавычки являются разделителями).
Если знак для данного масштаба не существует, вводится значение “” (две кавычки).
Описание типов линий для контура площадного знака находится в файле C:\Program Files\CSoft\GeoniCS 2020\Topo.lin, который находится в каталоге инсталляции.

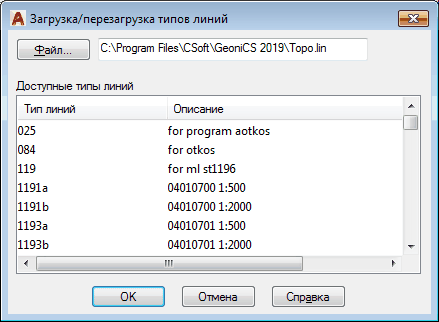

(Команда _LINETYPE

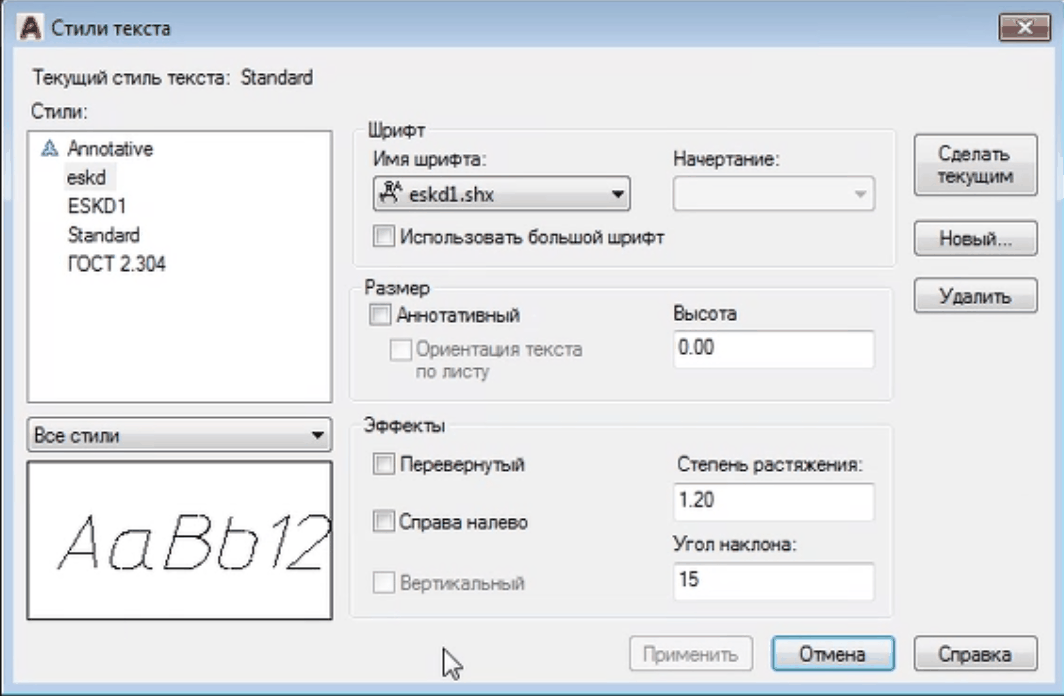

Команда _STYLE
Описание штриховок находится в файле acadiso.pat (для метрической системы измерений) в каталоге инсталляции.
Пример 1. Контур со штриховкой для всех масштабов.
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
"72317600" |
"72317600" |
"72317600" |
256 |
3 |
0 |
"72317600" |
"72317600" |
"72317600" |
"72317600" |
"72317600" |
"Болото непроходимое" |
Площадной знак с кодом 72317600 (столбец 1), контур задан типом линии AutoCAD (столбец 6), типы линии с названием «72317600» для всех масштабов (столбцы 2 и 3), цвет контура 256 (столбец 4). Контур штрихуется штриховкой для всех масштабов с названием «72317600»(столбец 7-11) , цвет штриховки 3 (столбец 5), название штриховки «Болото непроходимое» (столбец 12).
Пример 2. Контур со штриховкой для некоторых масштабов.
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
"44230000" |
"44230000" |
"44230000" |
256 |
256 |
0 |
"" |
"" |
"" |
"44230000" |
"44230000" |
"Здание разрушенное" |
Площадной знак с кодом 44230000 (столбец 1), контур задан типом линии AutoCAD (столбец 6), типы линии с названием «44230000» для всех масштабов (столбцы 2 и 3), цвет контура 256 (столбец 4). Контур штрихуется штриховкой с названием «72317600» для масштаба 1:5000 и 1:10000 (столбец 10-11), цвет штриховки 256 (столбец 5), название штриховки «Здание разрушенное» (столбец 12).
Пример 3. Контур без штриховки.
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
"71327400" |
"71327400" |
"71327400" |
256 |
256 |
0 |
"" |
"" |
"" |
"" |
"" |
"Пастбище осушенное" |
Площадной знак с кодом 71327400 (столбец 1), контур задан типом линии AutoCAD (столбец 6), типы линии с названием «71327400» для всех масштабов (столбцы 2 и 3), цвет контура 256 (столбец 4), штриховки нет для всех масштабов (столбцы 7-11), название штриховки «Пастбище осушенное» (столбец 12).
