Пересечение координатных линий

Previous pageReturn to chapter overviewNext page

фильм

Команда embim151 GcTcCrossArray cоздает координатную сетку с определенным шагом между перекрестьями (согласно масштабу), на определенную область без создания рамки планшета. Производит автоматическую простановку координат по границам "области" (сверху, справа и по настройке).



Операции зациклены.

Знак пересечения координатных линий производится условным знаком ситуации «13110000 Знак пересечения координатных линий».

Значения координат берутся из текущей ПСК  (в частности ПСК может быть повернута вокруг оси Z).

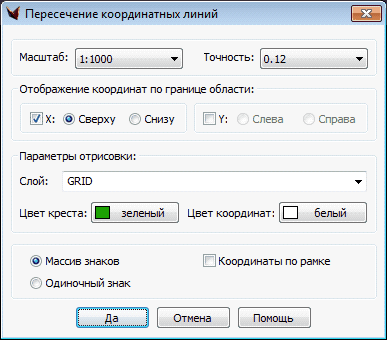

clip2006

Масштаб – задает масштаб отображения знака и шаг между крестами.

Точность – определяет количество знаков после запятой в отображаемой координате.

Отображение координат – задает местоположение отображение координат по границе области для координаты X и Y.

Слой – слой расположения знаков пересечения координатных линий.

Цвет креста – цвет  знака пересечения координат. По умолчанию задан цвет «зеленый» (значение 2 цветового индекса AutoCAD).

Цвет координат – цвет  координаты (атрибута блока). По умолчанию задан цвет «белый» (значение 7 цветового индекса AutoCAD).

Массив знаков – при включенной опции запрашиваются две точки контура, по которому производится отрисовка знаков пересечения координат. Кресты расставляются с шагом 100 ед. чертежа (м) для масштаба 1:1000. Координаты крестов кратны 100.

Одиночный знак – запрашивается точка для отрисовки одного знака в цикле.  Если в точке расстановки уже находится блок креста, то не вставляется новый блок, а редактируется указанный.

Координаты по рамке – расстановка крестов выполняется начиная с левого нижнего угла, указанного рамкой пользователем, с шагом 100 ед. чертежа (м) (для масштаба 1:1000).
