Поведение

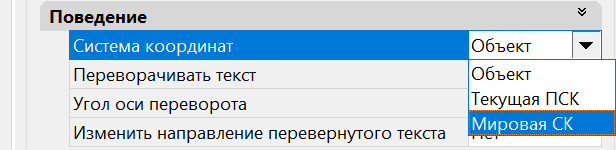

1. Система координат:
Объект – Поворачивает подписи относительно направления нуля объекта элемента класса. Можно определить направление нуля объекта на базе его начальной и конечной точек. Смещения подписи и значения угла поворота измеряются относительно заданной установки ориентации.
Текущая ПСК
Мировая СК
2. Переворачивание текста
Имеются установки, с помощью которых можно сделать текст подписи читаемым в горизонтальной проекции.
При выборе опции Поворачивать текст текст подписи поворачивается на постоянный удобочитаемый угол. Эта установка не изменяет структуру подписи, но автоматически поворачивает подпись на месте.
3. Угол оси переворота – Можно задать угол, с которого начинать переворачивание подписей. По умолчанию этот угол установлен в 110 градусов. Это значит, что как только угол текста выйдет за пределы 110 градусов, подписи будут перевернуты на 180 градусов, чтобы подписи сохранили читаемость в плане.
Подписи составляются с нулевым углом поворота (по оси X), а в чертеж помещаются исходя из из выбранной системы координат.
4. Изменить направление перевернутого текста – Да, Нет.
