Команда «Рассчитать объем материалов…» предназначена для расчета объемов материалов по группе линий сечения (минимум - между двумя сечениями). Каждый материал определяется стилем отображения в окне сечения, а набор параметров - в зависимости от условия материала.
Условия материалов:
1.Выемка. Определят область между поверхностями типов «выше» и «ниже». Рассчитанный объем умножается на коэффициент выемки. Количество поверхностей не ограничено.
2.Насыпь. Определят область между поверхностями типов «выше» и «ниже». Рассчитанный объем умножается на коэффициент насыпи. Количество поверхностей не ограничено.
3.Выемка с повторной засыпкой. Определят область между поверхностями типов «выше» и «ниже». Рассчитанный объем умножается на коэффициент выемки с повторной засыпкой. Количество поверхностей не ограничено.
4.Земляные работы. Определят области выемки и насыпи между поверхностями типов «база» и «сравнить». Соответствующий объем умножается на коэффициенты выемки и насыпи. Количество поверхностей – 2.
5.Конструкции (фигуры). Определяет область фигуры проектного поперечника. Количество фигур не ограничено.
В дальнейшем можно сформировать ведомость объемов, куда попадает информация по выбранному материалу или набору материалов согласно их типу (условию).
Параметры материала могут быть объединены в группу параметров. Например, если необходимо вычислить объем материала, который находится ниже поверхности «Низ» и выше поверхностей «Поверхность 1» и «Поверхность 2», то последние две можно(опционально) объединить в единую группу поверхностей «Выше».

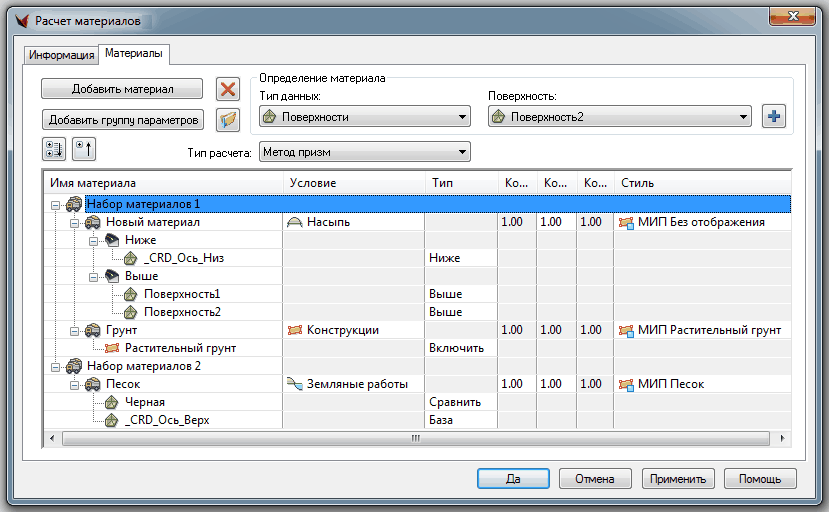

Диалог «Расчет материалов» позволяет также импортировать группу материалов из созданного набора (шаблона), который находится в стилях коридоров.
Для вычисления объемов предлагается 2 типа расчета:
1.Среднее арифметическое. На каждой линии сечения в группе вычисляется площадь сечения материала. Объем материала между двумя линиями сечения определяется как среднее арифметическое площади сечения на длину участка
2.Метод призм. Объем материала между двумя линиями сечения рассчитывается как объем призмы с площадью основы равной площади сечения материала в первой и второй линии
