Сопряжение дугой двух дуг

<< Click to Display Table of Contents >>

Navigation:  ТРАССЫ (геометрия, план, профиль) > Геометрия > Создание кривых >

Сопряжение дугой двух дуг

Previous pageReturn to chapter overviewNext page

фильм

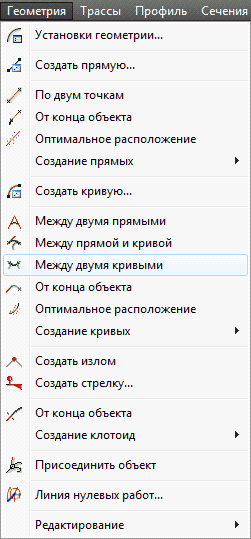

Команда создания дуги между двумя дугами.

clip1753



На чертеже необходимо выбрать  объекты,  две кривых, между которыми  нужно создать кривую.

После указания объектов запрашивается параметр создания кривой:

Радиус,

Длина,

Точка.

Опция Радиус задается по умолчанию.

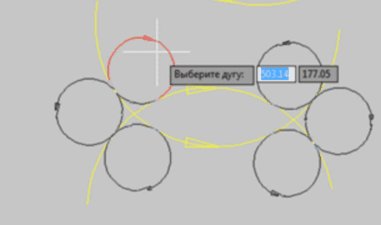

После задания значения радиуса предлагаются все возможные кривые, сопрягающие исходные.

embim580

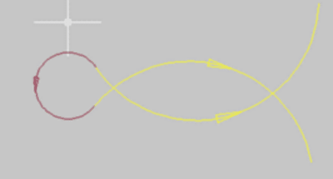

После выбора создается кривая.

embim581

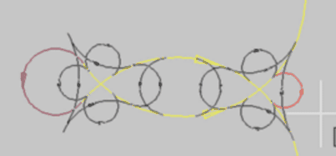

Опция  Длина. Задается значение длины и предлагается несколько вариантов построения кривой.

embim582

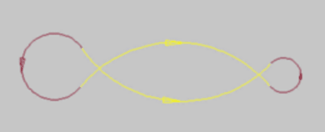

После выбора создается кривая.

embim583



Опция Точка.   После указания точки на чертеже

embim584

предлагаются варианты выбора кривой.

embim585



После выбора создается кривая, сопрягающая две указанные кривые и проходящая через заданную точку.

embim586
