Альтернативное редактирование (в nanoGeoniCS)

Previous pageReturn to chapter overviewNext page

Кроме использования Окна свойств есть альтернативный способ редактирования семантики и объектных данных.

На платформе nanoCAD это основной способ.



Для редактирования семантики и(или) объектных данных необходимо:

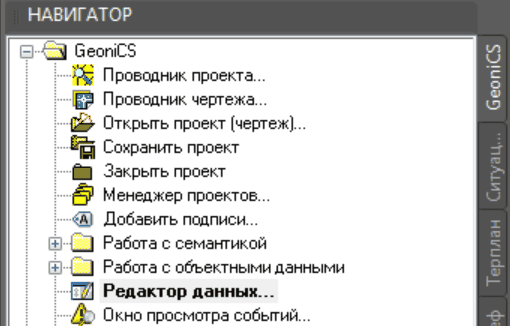

вызвать команду из Навигатора

clip2009,

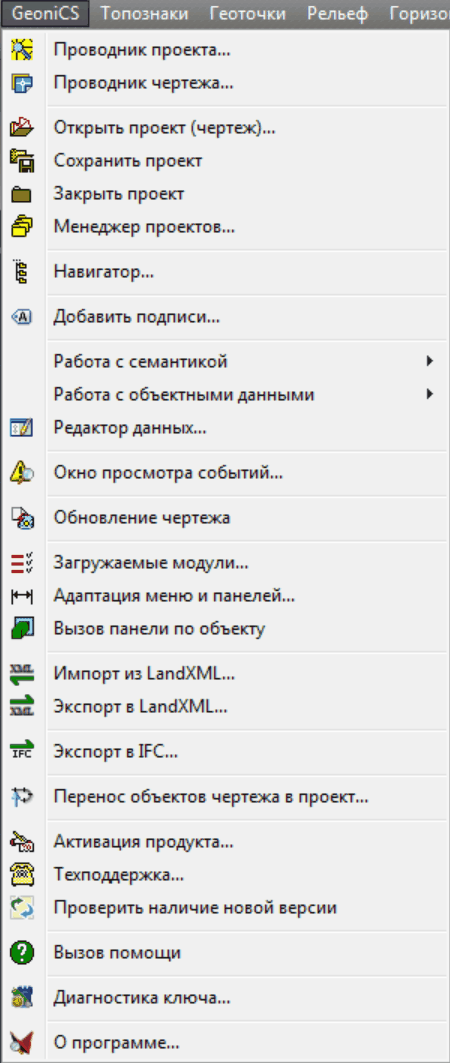

вызвать команду из меню,

clip1983

выбрать объекты любым доступным в платформе способом. Далее в контекстном меню по правому клику нужно выбрать Редактор данных:

clip1941



В целом поведение близко к Редактированию семантики в Окне свойств.

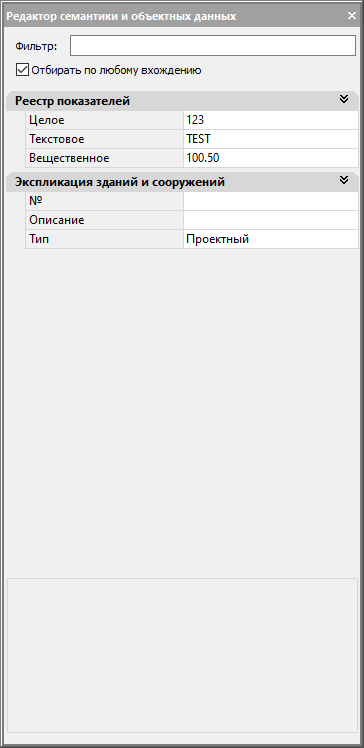

Семантика отображается в палетке (открытом окне).

clip4595

clip1942

При выборе множества примитивов отображаются показатели, которые есть у всех выбранных.

Если у них одно одинаковое значение, оно будет выведено.

Иначе выводится *РАЗЛИЧНЫЕ*.



Есть возможность выбора значений из фиксированных списков (доменов)

clip1979
clip1980

Изменения вносятся сразу. Отменить можно только через команду _Undo (Ctrl Z).



Окно диалога масштабируемое.



На название свойств можно наложить фильтр, причем как на начало имени, так и на любое вхождение (по флажку, режим запоминается).
