Для добавления новой линии разреза следует выбрать пункт Создать геологическую линию разреза в контекстном меню раздела Линии разреза.

или ветви Геологические линии разреза:

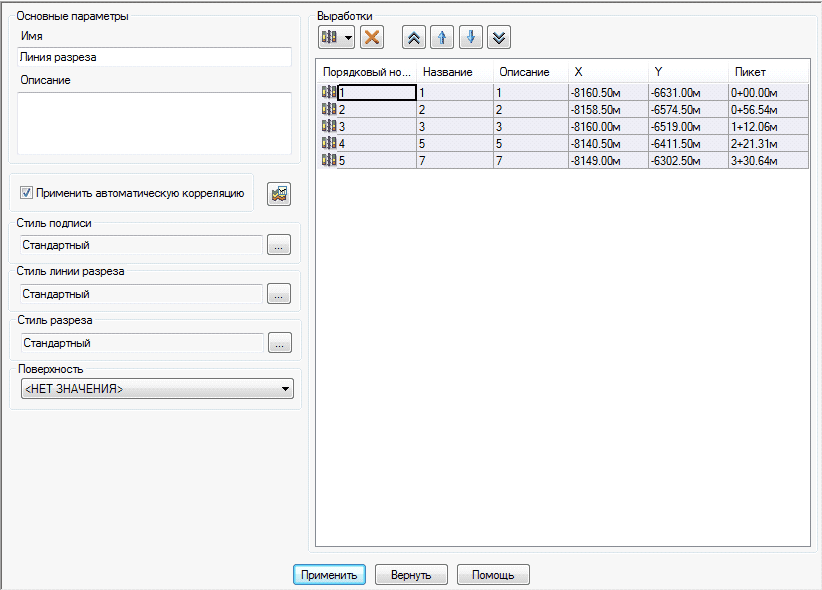

В результате будет отображена форма линии разреза:

На форме линии разреза следует задать:

·Имя линии разреза,

·Описание линии разреза,

·Указать, необходима ли автоматическая корреляция пластов (выклинивание),

·Стиль подписи линии разреза,

·Стиль линии разреза,

·Стиль разреза,

·Если необходимо, выбрать поверхность, по которой будет обрезан разрез;

·Набор выработок линии разреза (см. пункт Методы указания линии разреза).



Методы добавления выработок описаны в соответствующем разделе помощи.

Важно: если в Проводнике чертежа линия разреза отображена со значком восклицательного знака , это значит, что системе не удалось построить корректный разреза по текущим входным данным. Возможно, отключена опция разреза Автоматическое выклинивание, тогда необходимо с помощью инструментария редактирования разреза решить конфликты пластов вручную или включить опцию. Также это может быть связано с некорректными данными литологий выработок, добавленных в линию разреза. Кроме того это может сигнализировать о необходимости пересчета разреза.
