Создать сечение по поверхности
|
<< Оглавление >> Создать сечение по поверхности |

|
ВНИМАНИЕ! Данная команда является очень ресурсоемкой. Поэтому при возникновении каких–либо проблем попробуйте решать задачу по частям: указывая ограниченное число поверхностей и/или линий сечения.
Все сечения во всех ЛС, созданные по одному источнику, имеют одно название. Переименовать нельзя. При переименовании источника все сечения автоматически переименуются.

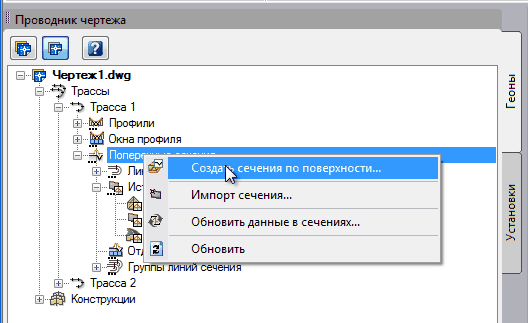

Вызвать команду можно из Проводника чертежа ветки «Поперечные сечения».

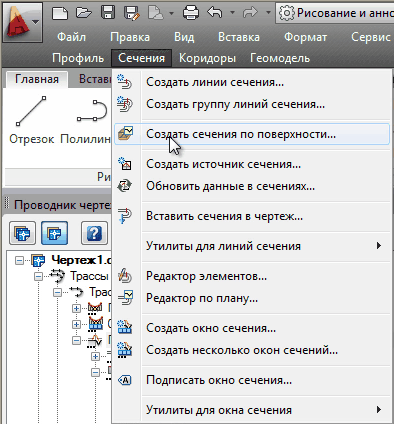

Второй способ вызова из верхнего меню «Сечения».

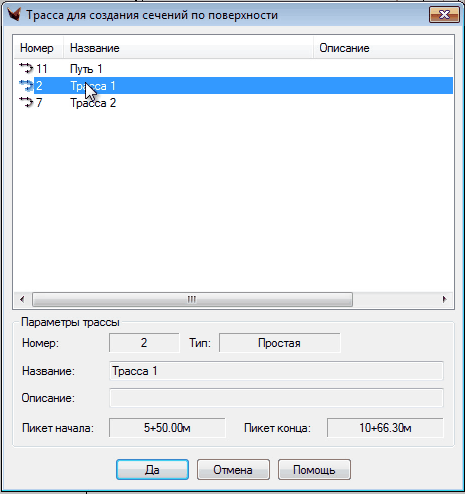

После этого, если не установлена текущая трасса, команда запрашивает трассу, для которой будет создаваться сечение..

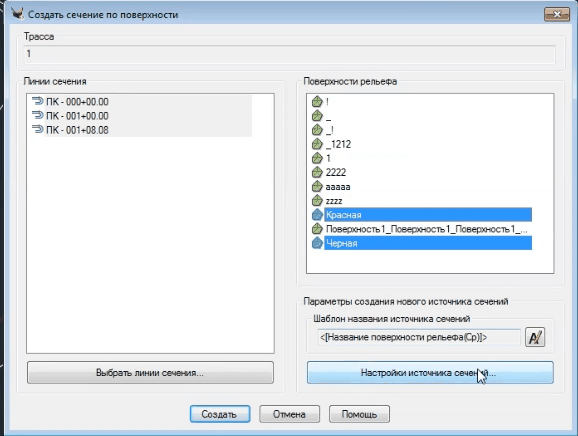

Далее на экране отображается окно «Создать сечение по поверхности».
В нем имеется трасса, для которой будет создаваться сечение, список линий сечений, список поверхностей и кнопка «Настройки источника сечений».
В списке линий сечения можно выбрать эти линии вручную.

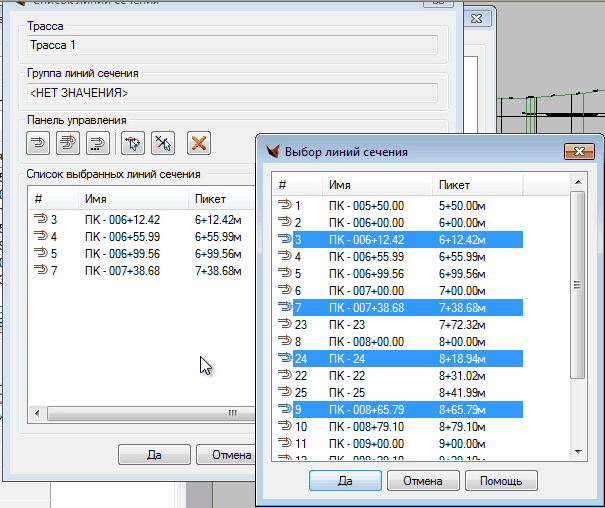

Можно также выбрать линии сечения из окна «Список линий сечения».
Далее необходимо указать одну или несколько поверхностей, по которым будем строить сечения.
Далее

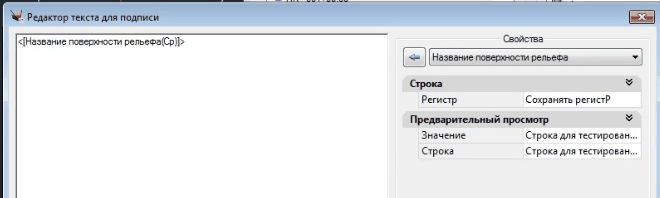

Воспользуемся кнопкой «Настройки...» для указания нужных параметров источников сечений.
Это – настройки создания, какие действия производить с существующими сечениями, с частью, выходящей за границы поверхности рельефа, округлять ли отметки, что делать при обновлении сечений, обновлять ли автоматически сечения по рельефу при регенерации чертежа, выполнять ли подчистку точек сечений при определенных условиях.
Примечание. Флаг «Удалять существующие сечения до создания» полностью очищает все данные сечений перед созданием новых. Флаг «Заменять источники при совпадении названий» можно включать только при отключенном флаге «Удалять существующие сечения до создания». Он означает, что если на трассе уже есть уже источник по текущей поверхности, то этот источник будет заменен новым, но все остальные источники затронуты не будут.
После установления настроек нажимаем кнопку «Создать». После этого видно, что в чертеже создан источник «Поверхность 1», а по нему построены сечения в тех линиях, которые были выбраны.

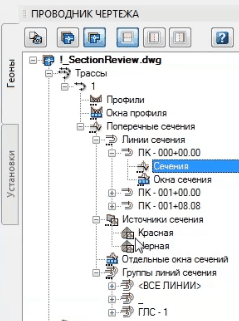

Автоматически создаются источники и для каждой ЛС создаются соответствующие сечения по источникам. Всё это видно в Проводнике чертежа.
